Prehľad základných produktov

Teplo{0}}rozptyľujúca grafitová fólia je pokročilý tepelne riadiaci materiál postavený na vysoko orientovanej štruktúre grafitových kryštálov. Využíva technológiu obojsmernej tepelnej vodivosti, ktorá umožňuje rýchly bočný rozptyl tepla a vertikálny prenos tepla, čím prekonáva obmedzenia rozptylu tepla tradičných materiálov. Jeho základná hodnota spočíva v poskytovaní ultra-vysokej tepelnej vodivosti v ultra-tenkej (mikrometrovej-úrovni), ľahkej forme pri zachovaní flexibility, vďaka čomu je vhodný pre zložité zakrivené povrchy a stiesnené priestory.

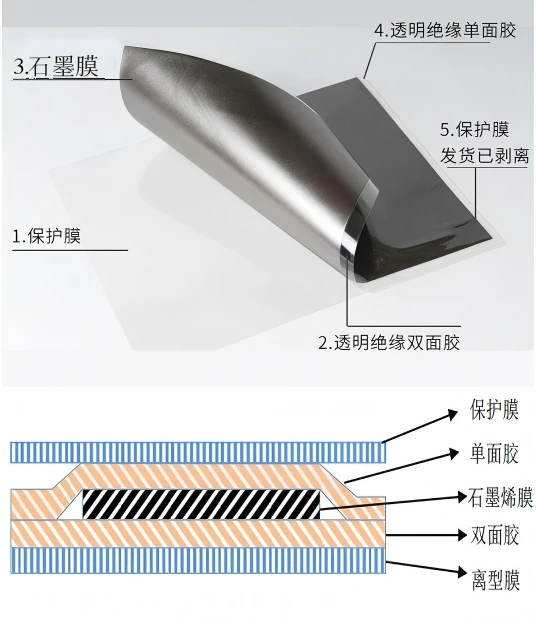

0f203c02beb819793f41480a6f886202

Technické parametre

Hrúbka (mm)	Šírka (mm)	Dĺžka (m)	Hustota (g/cm³)	Obsah uhlíka	Tepelná vodivosť [W/(m·K)]
0.05	500	100	1.5–1.75	99.5–99.9	300–450
0.06	500	100	1.5–1.8	99.5–99.9	400–500
0.08	500	100	1.5–1.8	99.5–99.9	400–500
0.1	500	100	1.5–1.85	99.5–99.9	400–500
0.12	500–1000	100	1.5–1.85	99.5–99.9	400–500
0.15	500–1000	100	1.5–1.85	99.5–99.9	400–500
0.2	500–1000	100	1.5–1.85	99.5–99.9	400–500

Poznámka: Produkt podporuje prispôsobenie

Široko používané

Aplikačná logika Heat Spreading Graphite Film je veľmi jasná: každé elektronické zariadenie s obmedzeným priestorom a vysokou tvorbou tepla je jeho hlavným bojiskom. Neodvádza teplo priamo, ale pôsobí ako „prenášač tepla“ na rýchle šírenie miestnych vysokých teplôt.

1. Spotrebná elektronika (najväčšia oblasť použitia)

Toto je najvyspelejší trh s grafitovou fóliou, ktorý rieši najmä rozpor medzi „výkonom a ľahkosťou“.

Smartfón/tablet: pripojený k zadnej časti SoC (hlavný čip), 5G RF čipu a IC ovládača obrazovky, aby sa zabránilo prehriatiu a zníženiu frekvencie počas hrania alebo rýchleho nabíjania.
Laptop/ultrabook: Pokrytie povrchu CPU, GPU a tepelnej trubice, ktoré pomáha pri rovnomernom zahrievaní a znižuje hluk spúšťania ventilátora.
Nositeľné zariadenia (hodinky/VR): Využitie ich ultra{0}}tenkých vlastností (<0.03mm), they can dissipate heat in extremely small spaces, avoiding skin burns.

2. Komunikačné a dátové centrum (scenár vysokého výkonu)

5G základňová stanica AAU (aktívna anténna jednotka): 5G antény majú vysokú spotrebu energie a sú zvyčajne utesnené bez ventilátorov. Grafitový film sa používa na vedenie tepla výkonového zosilňovača (PA) do krytu.
Optický modul: Vnútorný laser vysokorýchlostného optického komunikačného modulu generuje husté teplo a grafitový film sa používa na tepelnú difúziu.
Základná doska servera: Vykonajte lokálne vyrovnanie okolo CPU a pamäťových modulov na zlepšenie prevádzkovej stability.

3. Nová energia a automobilová elektronika (najrýchlejšie rastúci modrý oceán)

Tepelný manažment napájacích batérií: Ako tepelná podložka pripojená medzi články batérie pomáha vyrovnávať teplotu celej batérie a predchádzať lokálnemu prehriatiu (v spojení s materiálom bipolárnej platne, o ktorom ste sa predtým dozvedeli, čo je ďalšia významná aplikácia grafitového materiálu v nových energetických vozidlách).
Obrazovka/centrálne ovládanie auta: rieši problém akumulácie tepla v prostredí s vysokou teplotou pre obrazovky s vysokým jasom.
Hlavná riadiaca doska BMS (Battery Management System): chráni hlavný riadiaci čip pred účinkami vysokej teploty.

4. Špičkový priemysel a medicína

Lekársky endoskop/prenosné zariadenie: Vyžaduje sa, aby bol ne-magnetický a bez precipitácie kovových iónov a chemická inertnosť grafitu je výhodou.
Priemyselné riadenie letu laserom/dronom: Riešenie pulzného zahrievania spôsobeného okamžitým vysokým prúdom.

0 1

Poskytované riešenia a služby na mieru

1. Vyriešte riziko „lokalizovaného-popálenia pri vysokej teplote“ (rovnomerné zahrievanie)

Toto je jeho najzákladnejšia hodnota. Tradičné chladiče nevedú teplo dostatočne rýchlo, čo môže ľahko viesť k lokálnym „horúcim miestam“ v čipoch, ako sú CPU a 5G PA. Dlhodobé vysoké teploty môžu spôsobiť zníženie výkonu a dokonca poškodenie hardvéru.

Graphite solution: Utilizing its extremely high planar thermal conductivity (>1000 W/m · K), koncentrovaný bodový zdroj tepla je okamžite „sploštený“ cez celú rovinu, čím sa rýchlo zníži 80 stupňový horúci bod na 50 stupňov, eliminujú sa teplotné rozdiely a chránia sa jadrové komponenty.

2. Prelomenie fyzických obmedzení obmedzeného priestoru

Vo vnútri mobilných telefónov, tabletov a dronov nezostal takmer žiadny priestor pre rebrá na odvod tepla a tradičné kovové rebrá na odvod tepla alebo tepelné trubice nie je možné vložiť.

Grafitové riešenie: Extrémne tenké a ľahké (10-100 μm), pripevnené k tieniacemu krytu alebo strednému rámu ako kus papiera, bez toho, aby zaberalo výšku osi Z-, dokonale prispôsobené konštrukčnému dizajnu ultratenkých zariadení.

3. Uvedomte si „ľahký“ a „bezhlučný“ odvod tepla

V leteckom a kozmickom priemysle, automobilovej elektronike alebo špičkových{0}}laptopoch sú hmotnosť a hluk ťažkými ukazovateľmi. Ventilátory alebo ťažké kovové chladiče môžu zvýšiť hmotnosť a spotrebu energie.

Grafitový roztok: S hustotou iba 1/4 medi má výrazný efekt zníženia hmotnosti. Ako pasívny materiál na odvádzanie tepla je úplne tichý a nemá žiadne pohyblivé časti, vďaka čomu je vysoko spoľahlivý.

4. Kompatibilné s požiadavkami „flexibilita“ a „jednoduchosť spracovania“

Moderné rozloženie dosiek plošných spojov je zložité a dráha rozptylu tepla sa často musí ohýbať. Kovové materiály sú náchylné na únavové lomy a majú vysoké náklady na spracovanie v dôsledku opakovaného ohýbania.

Grafitové riešenie: Vďaka vynikajúcej flexibilite môže byť tvarované do akéhokoľvek tvaru (FPC forma) a môže byť pripevnené podľa tvaru, čo uľahčuje automatizáciu montáže a výrazne znižuje náročnosť montáže.

Sila spoločnosti a služby

Spoločnosť prešla certifikáciou systému manažérstva kvality ISO9001 a systému environmentálneho manažérstva ISO14001, čo dokazuje jej vynikajúce úsilie v oblasti kontroly kvality a výroby šetrnej k životnému prostrediu. Máme 9 patentovaných technológií pokrývajúcich kľúčové oblasti, ako je proces prípravy grafitového materiálu a optimalizácia výkonu produktov, ktoré poskytujú silnú podporu konkurencieschopnosti produktov spoločnosti.

Nie sme len výrobcovia, ale aj poskytovatelia celkových riešení, optimalizujúcich návrhy na základe charakteristík tradičných odvetví pre dosiahnutie dokonalej priemyselnej výroby.

Záruka servisu

1. Riadenie procesu: Presnosť valcovania ± 0,01 mm, chyba rezu Menšia alebo rovná 0,5 mm, zaisťuje vysokú rozmerovú presnosť produktu. Na dosiahnutie presnej kontroly výrobného procesu sa používajú pokročilé výrobné zariadenia a automatizačné riadiace systémy

2. Správa výnimiek: Vytvorte 4-hodinový mechanizmus analýzy koreňových príčin (RCA).rýchlo reagovať na problémy s kvalitou a včas prijať nápravné opatrenia.Zaznamenajte a podrobne analyzujte abnormálne situácie, zhrňte získané poznatky azabrániť tomu, aby sa podobné problémy opakovali.

3. Neustále zlepšovanie: Ročná miera sťažností zákazníkov je nižšia ako 0,3 %.Prostredníctvom spätnej väzby od zákazníkov neustále zlepšujeme kvalitu produktov a úroveň služieb,pravidelne vykonávať činnosti na zlepšenie kvality, optimalizovať výrobné procesy,a zvýšiť výkon produktu a stabilitu kvality.
